先日、体重測定をしまして

ほんのチョットダイエットしました
ESCの向きを変え、コードを短くしました

あまり効果無し（3ｇ）

そんでさぁ...

（それでですね、の三河弁）

私のPARSEC12Aは

そもそも

散々使い込んだPARSEC12から

板物だけ変えただけで

アッチコッチがヤレ始めてるし

独自の判断で

他社製品パーツがてんこ盛り

なので

キットでPARSEC12Aを

キチンと入手しました。

開けて見る

見た事有るパーツがモリモリに入ってます

（そりゃそうだ！）

本来、メーカーが示す通り

説明書に従って...

が、アタリマエですが

チョット、逆らって見る

まず、BAG A

チナミニ、補足ですが

この「BAG A」とか書いて有る紙は

イキナシ捨てずに保管して置きます

（後から使います）

BAG D

本来ならば

説明書に従って順に開封する処ですが

この中に

カーボンパーツが入ってるので

先に取り出し

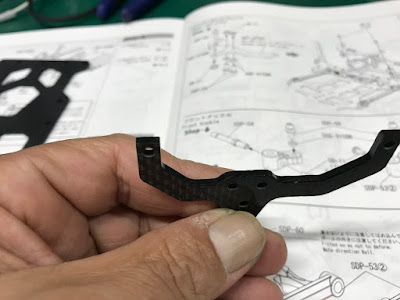

各カーボンパーツはフチが鋭角

「  に成ってるので

角を（ にヤスリで削ってやり

断面に瞬間接着剤を塗って

プラモデル造る時に使う台にクランプし

乾燥させて置きます

誤ってそのまま机の上に置くと

机にパーツが接着されてしまうからです。

ココから先

順に使用する時が来るまで

このまま放置

説明書では

サイドリンクにボールを入れる処から

始まりますが.....

ココはイキナシ無視して

未だボールを入れません

先にボールシートを組立

AXONのジョイントカップグリス

グリスをボールに塗ります

他に1/12やってる人で

コレを聞いた事が有りませんので

邪道かも知れません？が

金属ボールとプラパーツが擦れ合う部分で

走ってる合間は常に摺動してる部分なので

摩擦による消耗を軽減させる為に

グリスを塗ってやります

そして

ボールシートをシャーシに付ける側

スムーズに動く様に....との指示が有ります

ココもボールシートのプラスチックと

金属のナットが擦れ合うので

綿棒で薄くグリスを塗布

「薄っすら湿る程度」でOK

ボールシートを組んで

シャーシとロアブレースが繋がった処で

サイドリンクのボールを

先にシャーシとロアブレースに取付

ココは緩みやすい箇所なので

ネジはキット標準の「鉄」をそのまま使用し

シッカリと締めこみます

球が付いた処でやっと

サイドリンクの取付

シャーシとロアブレースはの接合は

スムーズに動くことが肝心

ボールシートを組んで、動きを確かめ

サイドリンクを１本付けて、動きを確認し

もう１本サイドリンクを付けて、動きを確認

一気に組み上げて動きがシブイ場合

何処が原因か？解らなく成るので

１個１個確かめながら組みます。

続いて、モーターマウントは

説明書どおりですが

ネジはこの時点でガチ締めしません

クロスブレース

別名「ダンパーブレース」とかも言いますね

バッテリーが接触する部分は

鋭角に成ってると

バッテリーを傷だらけにするので

滑らかにしといた方が良いです

.....っと

ゴムのOリングを引っかける箇所も

ヤスリで削って滑らかにしておきます

（ヤスリであってヤスギでは無い）

ココが鋭角なピン角に成ってると

ゴムのOリングが傷ついて

最悪Oリングが切れて

走行中に車体からバッテリーが飛び出してしまいます

サイドスプリングのホルダは

曲がってると元も子も無いので

時間を掛けて慎重にねじ込みます

ココは説明書どおり

1.0ｍｍ突き出して置いて

後からホルダを付けるとやり易い

クロスブレースをシャーシに付けたら

一番最初に「捨てないで」と言った紙

コレを細くハサミでチョキチョキ切って

シャーシとサイドリンクの当たり面を確認します

シャーシをガラス板など

（セッティングボードでOK）

平面にベタ置きして

サイドスプリングと

シャーシの当たり面に紙を挟んで

調整ネジを締めこんで

「当たり面」を調節します。

紙を前後に動かして

左右の「抵抗」が同じに成る様に調整します

さらに補足ですが

残った「BAG A」って紙は

また後で登場しますので

捨てずに置いといてください。

通称：アッパーブレース

説明書ではアッパーポッドプレートと有ります

コレの内側（モーター側）は

モーターの端子に近いので

瞬間接着剤の流し込みを２～３度繰り返します

炭素繊維は通電性が有ります

....って書くと解り難いので

簡単に書くと

カーボンは電気が流れます

誤って、モーター端子が接触すると

シャーシ全体に電気が流れて

メカトラブルの原因に成るので

ココは「絶縁」って意味合いで

瞬間接着剤を多めに塗って置きます

特にストックの場合

モノスンゴイ大きなピニオンを使って

メーカーが想定するよりも前に

モーターが付きますので

モーター端子との接触注意です。

今まで、PARSEC12Aを走らせて来て

ココのシムワッシャーが無い方が

クルマの動きが良いのは解ってますが

今回はそのまま説明書通りに組んで置きました

後に走らせながら

外す前と外した後の走りの違いを確かめてみます

アッパーブレースのネジはガチ締めせず

ブレースが付いた処で

先に締めこんで無かった

モーターマウントのネジを「ガチ締め」

モーターマウントブレースのネジをガチ締めし

最後にアッパーブレースのネジをガチ締め

モーターマウント

↓

マウントブレース

↓

アッパーブレース

この順に締めこんで行きます

..........つづく
