XRAY X12 2019 _27

Net検索してたら

「バンプイン」の事を書いてるBLOGを確認

丁度、XRAY X12 が出てたんで

私も調べてみます

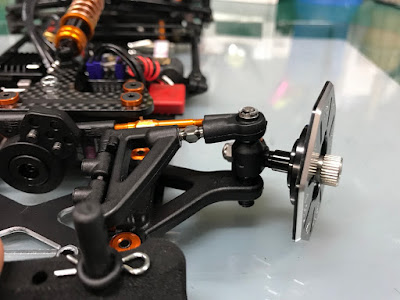

確かにステアリングリンケージが

真正面から見ると「への字」に成ってます

しかし、コレがキット標準

あのXRAYがコレなので
何らかの意図が有るハズ？

上：１G

下：フルボトム

微妙に「バンプイン」で

沈み込んだ時、ハンドルが切れ込んでいる

....っと、思ったんだけどさぁ

ステアリング真っ直ぐで１G

ステアリングロッドは「への字」

しかし、コーナリング中は

ステアリングを切っているので

サーボセイバーはこう言う風に倒れ込んでる

すると、アウト側のロッドは

「ほぼ水平」に近い「ソノ字」方向に向いてる

このハンドル切った状態で

上：１G

下：フルボトム

ホントに「僅か」にイン側に切れ込む

ハンドルの切れ角によって

ステアリングロッドの角度が浅く成って行くので

ハンドルの切れ角（コーナーのRの大きさ）によって

バンプインする角度（比率）も変わっていくハズ

又、変な事を言い出したかも？(;´∀｀)

それよりも

キャンバー変化

１Gで2.0度に合わせて有る

ヨコモのYRX12以外の1/12は

ロアアームが固定なので

必ず「キャンバー変化」する構造に成ってる

チナミニ、X12 EUスペックの説明書どおり

キングピンシムの位置と枚数を合わせて有る

フルボトムさせると

確かにキャンバーが変化してる

測ってみると、4.0度に成ってる

フルボトムで、2.0度の角度が付く

この辺りは

キングピンシムの位置と

アッパーアームの長さによって

イロイロ変えれるので、イジル範囲が多い

まだまだ遊べる箇所が有ります。

............つづく
